La escala de tiempo de tarea
La escala de tiempo de tarea es una representación visual de avance en la tarea. Es un componente opcional habilitado por medio de la categoría de tarea.
NOTA Las escalas de tiempo son siempre de solo lectura.

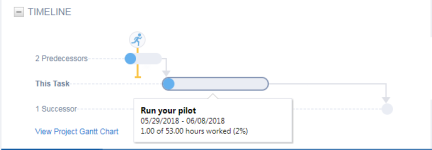

El cronograma contiene los siguientes elementos:
| Símbolo | Descripción |
|---|---|
|
Barras de escala de tiempo
|
Cada escala de tiempo tiene una o más barras que representan la tarea actual y, cuando se aplique, tareas dependientes (anteriores o posteriores). El color de la barra de la tarea actual es azul-gris pálido, a menos que la tarea esté vencida (la fecha actual es posterior a la fecha de finalización de la tarea). En ese caso, el color es rojo-gris. Todas las tareas anteriores y posteriores se agrupan en una barra. La barra de tareas anteriores está arriba y a la izquierda de la barra de tareas actual, mientras que la barra de tareas posteriores está abajo y a la derecha. Las tareas dependientes son también azul gris, a menos que una o más de las tareas representadas por la barra esté vencida. En ese caso, la barra es roja-gris. Un área sólida de color azul brillante o rojo brillante de cualquier barra indica el número de horas trabajadas en la(s) tarea(s) en relación con el total de horas estimadas para la(s) tarea(s), incluida cualquier variación proyectada. Para tareas completadas, la barra entera es azul o roja. Desplace el cursor por encima de una barra de tareas o una barra de tareas dependientes para ver el nombre de la tarea, el número de horas trabajadas del total de horas de la tarea (el total de horas de la tarea son las horas estimadas más la desviación prevista) y las fechas de inicio y finalización. Cuando haya más de una tarea anterior o posterior, cada nombre de tarea se presenta junto con la fecha más temprana de las fechas de inicio de tarea y la fecha más reciente de las fechas de finalización de la tarea. Haga clic en una barra de tareas anteriores o posteriores para abrir una lista de tablas explorables de todas las tareas representadas por la barra. Un área sólida azul o roja brillante de cualquier barra indica el número de horas trabajadas en la tarea, en relación a las horas totales estimadas para la tarea. Para tareas completadas, la barra entera es azul o roja. |
| Líneas de conectores de flechas | La barra de tareas actual está conectada a barras de tareas anteriores y posteriores con una flecha, que apunta hacia la tarea actual. Si todas las tareas anteriores o posteriores representadas por una barra están completadas, el conector de flecha a la tarea actual es azul. De otro modo, el conector es gris. |
Marcador Usted está aquí |
El marcador Usted está aquí representa la fecha actual en relación a las fechas de inicio y finalización de las diversas entradas de la escala de tiempo. Este marcador se mueve a través de la escala de tiempo a medida que cambia la fecha actual. Si la fecha actual es anterior a la fecha de inicio más temprana de cualquier entrada en la escala de tiempo, el marcador está ubicado en el extremo izquierdo de la barra más temprana en la escala de tiempo. Un número en el ícono indica cuántos días hasta la fecha de inicio más temprana. Si la fecha actual es posterior a la fecha más reciente de cualquier elemento de la escala de tiempo, el marcador aparece en el extremo derecho del área. Un número en el ícono indica el número de días posterior a la fecha más reciente de cualquier elemento en la escala de tiempo. |
| Ver diagrama de Gantt de proyecto | Haga clic en este vínculo para abrir el programa completo del proyecto en un diagrama de estilo Gantt. |
